一、341開關型電動執行器 產品概述

上海川滬閥門有限公司生產的341系列開關型電動執行器是在381系列電子式電動執行器的基礎上派生出來的ON-OFF(開關型)控制型電動執行器，該電動執行器是以AC110V 50/60Hz、AC220V 50/60Hz、AC240V 60Hz、AC380V 三相帶零50Hz；DC24V、36V、48V等電源作為驅動電源，采用切換供給電機正、反轉繞組驅動電源或換相的方式，來控制電動執行機構的運轉。驅動電機采用可逆行電機，閥位反饋檢測采用高性能到點塑料電位器，使用時請仔細閱讀說明書，通過正確的使用方法和妥善的維護充分發揮其功能。

二、341開關型電動執行器 產品圖片

341開關型電動執行器	341開關型電動執行器(防爆型)

三、341開關型電動執行器 產品特點

體積小、重量輕
正反動作可隨時切換
可逆行電機內部具有熱保護開關，防止因過載、卡死等故障燒壞電機。
產品安裝、調整、維護簡單易行
運行過程中，一旦發生故障，切斷電源即可實現原位自鎖。

四、341開關型電動執行器 選型參數

型號	額定輸出力N	速度mm/s	大行程
341LSA-08 341LXA-08	800 800	4.2 4.2	30
341LSA-20 341LXA-20	2000 2000	2.1 2.1
341LSB-30 341LXB-30	3000 3000	3.5 3.5	60
341LSB-50 341LXB-50	5000 5000	1.7 1.7
341LSC-65	6500	2.8	100
341LSC-99	10000	2.0
341LSC-160	16000	1.0

五、341開關型電動執行器 技術參數

電源		AC220V 50Hz (可選)	輸出電流	DC 4-20mA
驅動電機		可逆電機	控制限位開關	開側、閉側
控制信號		正、反切換接點信號	保護等級	相當IP65
開度檢測		導電塑料電位計	安裝姿勢	可任意方位
耗電功率	A型	約80VA(額定負荷時)	電線引出口	2-G1/2、2-G3/4(隔爆型)
	B型	約200VA(額定負荷時)	隔爆標志	ExdII BT4
	C型	約350VA(額定負荷時)	允許環境溫度	不帶空間加熱器-10~60度
允許振動		1.5G以下		帶空間加熱器-35~60度
環境氣體		無腐蝕性氣體	相對濕度	95%以下

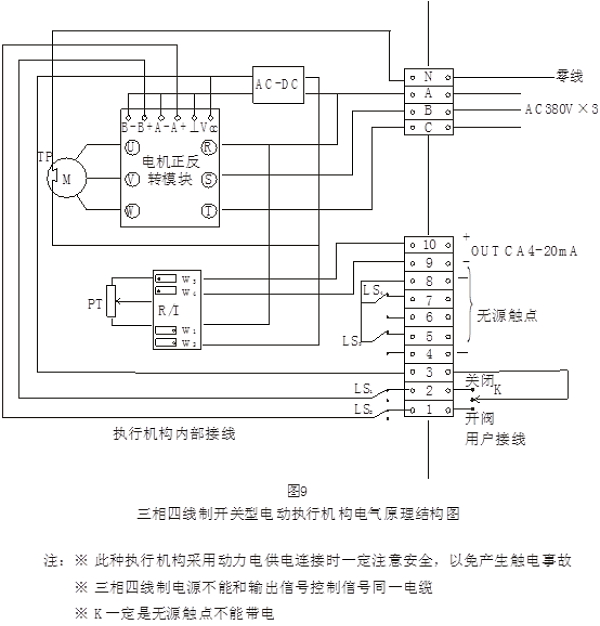

六、341開關型電動執行器 接線圖

341開關型電動執行器(接線圖)

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取新數據。
