不銹鋼氣動蝶閥

產品展示>> 衛生級閥門>>不銹鋼氣動蝶閥

一、不銹鋼氣動蝶閥產品概述

不銹鋼氣動蝶閥是由不銹鋼氣缸和不銹鋼衛生級蝶閥組成，閥門為一體化不銹鋼材料設計，所以稱之為不銹鋼氣動蝶閥，多應用于潔凈場合使用，如食品加工、制藥行業、化妝品行業、乳制品加工、啤酒和飲料生產等場合。不銹鋼氣缸為單作用氣缸，可以實現斷氣復位功能，常配兩位三通電磁閥、或與閥門定位器連接，由4-20mA信號控制閥門開度大小實現對介質流量大小的調節。

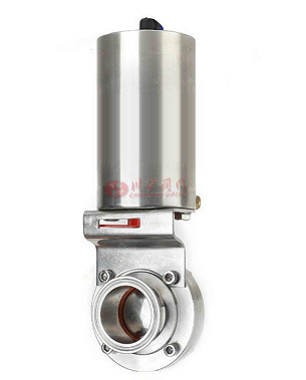

二、不銹鋼氣動蝶閥產品圖片


不銹鋼氣動蝶閥	不銹鋼氣動蝶閥

三、不銹鋼氣動蝶閥技術參數

產品型號	D71X-10P、D71X-16P、D71X-16R、D71X-16RL
工作溫度	≤80℃
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	硅橡膠、氟橡膠、聚四氟乙烯
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
連接形式	快裝式、外螺紋式、焊接式、對夾式

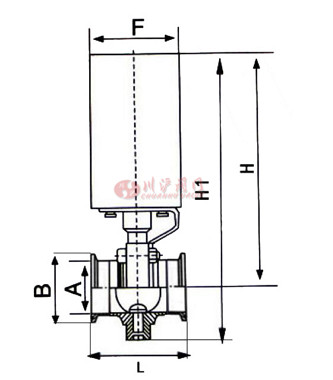

四、不銹鋼氣動蝶閥結構圖

五、不銹鋼氣動蝶閥連接標準和尺寸

規格	英寸	B	A	L	H	H1
19	3/4"	50.5	16	66	205	245
25	1"	50.5	22	66	205	245
32	1 1/4"	50.5	29	66	205	245
38	1 1/2”	50.5	35	70	205	245
45	1 3/4"	64	42	70	210	250
51	2"	64	48	70	215	255
57	2 1/4"	77.5	53	76	220	265
63	2 1/2"	77.5	59	76	225	265
76	3"	91	72	80	230	285
89	3 1/2"	106	85	84	235	290
102	4"	119	98	85	240	295
