衛生級快裝球閥

產品展示>> 衛生級閥門>>衛生級快裝球閥

一、衛生級快裝球閥產品概述

衛生級快裝球閥適合在常溫、常壓衛生潔凈系統中使用，作為管道介質切斷和調節流量大小使用，常用于純凈水、啤酒生產線、食品原材料生產線、乳業制品生產線、制藥和飲料生產線上使用。閥門經過鏡面拋光處理、通道無流阻和滯留，使得介質能順利通過閥門。閥體選用304、316、和316L不銹鋼材料，用卡箍和法蘭和管道連接，具有安裝方便、拆卸維護方便等特點。上海川滬閥門生產手動快裝球閥、衛生級法蘭球閥、氣動衛生級球閥和電動衛生級球閥等。

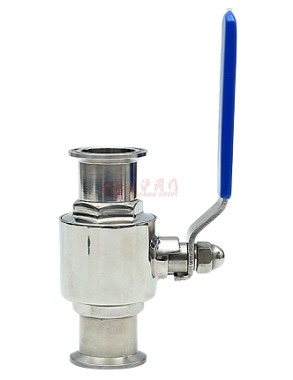

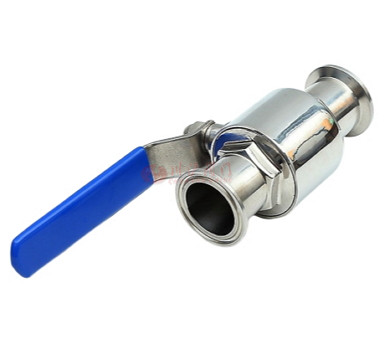

二、衛生級快裝球閥產品圖片


衛生級快裝球閥	衛生級快裝球閥

三、衛生級快裝球閥技術參數

產品型號	Q81F-10P、Q81F-16P、Q81F-16R、Q81F-16RL
工作溫度	-10~135℃、滅菌溫度150℃（Max20min）
閥體材質	不銹鋼SUS304、SUS316、SUS316L
密封材料	聚四氟乙烯PTFE
表面拋光精度	內外鏡面拋光Ra＜0.4um
驅動方式	手動、氣動、或電動
工作壓力	0-16bar
結構形式	浮動直通式

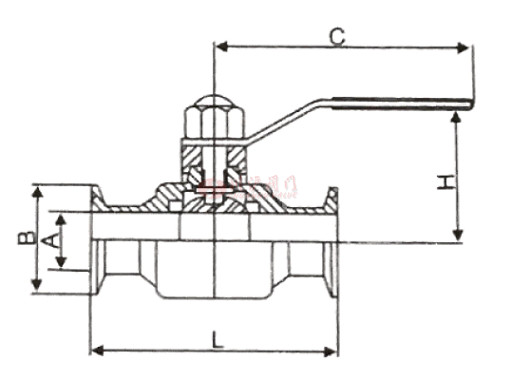

四、衛生級快裝球閥結構圖

五、衛生級快裝球閥連接標準和尺寸

規格	SIZE	A	B	C	L	KG
管道外徑	1英寸=25.4	通徑	卡盤通徑	手柄	總長度	重量
c12.7	1/2	10	25.4	100	85	0.3
c19	3/4	16	50.5	120	100	0.6
c25	1	22	50.5	130	105	0.7
c32	1-1/4	29	50.5	140	120	0.8
c38	1-1/2	35	50.5	160	136	1.0
c45	1-3/4	42	64	170	145	1.6
c51	2	47	64	175	160	1.7
c57	2-1/4	52	77	195	162	2.4
c63.5	2-1/2	58	77	200	170	2.6
c76	3	71	91	250	195	4
c89	3-1/2	83	106	260	235	5.9
c102	4	97	119	290	270	8.3
c133	5	125	145	350	290	14
